Popis produktu

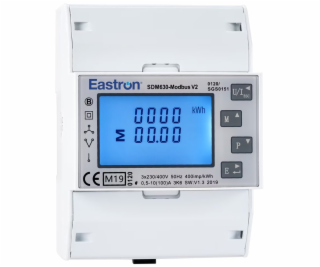

Eastron SDM630-MODBUS-MID V2

Inteligentní elektroměr pro 1fázové a 3fázové měření . Mezi měřené parametry patří napětí (V), frekvence (Hz), proud (A), výkon (kW/kVA/kVAr), import, export a celková energie (kWh/kVArh). Přístroj může měřit také maximální odběr proudu a výkonu.
Tento přístroj měří a zobrazuje charakteristiky jednofázového dvouvodičového (1p2w), třífázového třívodičového (3p3w) a třífázového čtyřvodičového (3p4w) proudu v síti.

Podporuje komunikační protokol Modbus RTU přes RS-485 , což umožňuje vzdálené monitorování a integraci do systémů řízení spotřeby energie. Elektroměr je navržen pro snadnou montáž na DIN lištu a nabízí vysokou přesnost měření.
Napětí je měřeno přímo v rozsahu 100 až 289 V (neplatí pro 3p3w) nebo 173 až 500 V (pouze pro 3p). Není třeba připojovat externí transformátory proudu (CT).

Klíčové vlastnosti:

Podpora jednofázových i třífázových instalací (1p2w, 3p3w, 3p4w)
Obousměrné měření spotřeby elektrické energie (export/import)
Komunikace přes RS-485 (Modbus RTU)
Kompaktní design s montáží na DIN lištu
Podsvícený LCD displej pro snadné odečítání hodnot
Vysoká přesnost měření dle norem IEC 62053-21 a EN50470-1/3


Přesnost:

Napětí: 0,5 % maximálního rozsahu
Proud: 0,5 % jmenovitého rozsahu
Frekvence: 0,2 % průměrné frekvence
Činný výkon (W), jalový výkon (VAr), zdánlivý výkon (VA): ±1 %
Činná energie (Wh): Třída 1 IEC 62053-21, Třída B EN50470-1/3
Jalová energie (VArh): 1 % maximálního rozsahu


ZÁKLADNÍ SPECIFIKACE

Jmenovité napětí: 3× 230/400 V AC
Pracovní rozsah napětí: 80–120 % jmenovitého napětí (U n )
Max. proud (I max ): 100 A
Rozhraní: RS-485 (Modbus RTU)
Montáž: DIN lišta 43880 (72 × 100 mm)
Rozměry: 100 × 72 × 66 mm
Krytí: IP51

Podrobné parametry a specifikace naleznete v přiloženém manuálu (en).

---
