Popis produktu

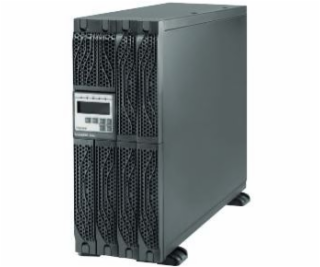

* DAKER DK konvenční jednofázové záložní zdroje UPS
On-line dvojitá konverze VFI SS 111 od 1 do 10 kVA
- on-Line UPS dvojitá konverze, provedení instalace tower a rack
- hlavní parametry systému a stav UPS je možné kontrolovat na otočném LCD panelu
- pro prodloužení doby zálohy je možné UPS rozšířit o další bateriové moduly
- reverzibilní displej pro svislou a vodorovnou montáž (do racků)

Ližiny pro uchycení UPS do racku NEJSOU součásti balení !!! - je možno je doobjednat jako příslušenství pod P/N kodem 310952

TřI standardní velikosti pro výkon do 10 kVA
Přídavně bateriové moduly jsou dostupné ve velikostech od 2U do 4U v závislosti od požadované době zálohy.

Základní údaje
Jmenovitý výkon (VA) 5000
Činný výkon (W) 5000
Technologie On-line dvojitá konverze VFI-SS-111
Průběh výstupního napětí Sinusový
Konstrukce Variabilní pro stolní nebo 19“ rack umístění

Vstup
Vstupní napětí 230 V
Frekvence (vstup) 50-60 Hz ± 5% automatická detekce
Rozsah vstupního napětí 160 V – 288 V při plném zatížení
THDI Zkreslení proudu ‹ 3%
Vstupní účiník › 0.99

Výstup
Výstupní napětí 230 V ± 1%
Frekvence (výstup) (jmenovitá) 50/60 Hz (konfi gurovatelné pomocí LCD panelu) +/- 0.1%
Činitel výkyvu 1:3
Účinnost až 91%
Interní automatický Bypass ve standardu
Externí údržbový Bypass volitelně
THD Zkreslení výstupního napětí ‹ 3% při lineární zátěži
Tolerance výstupního napětí ± 1%

Baterie
Prodloužení doby zálohování Ano
Počet baterií 20
Baterie typ/napětí 12 V 5 Ah
Doba zálohování (min) 4 při zátěži 80%

Komunikace a správa
Ovládání a signalizace Čtyři tlačítka a čtyři LED diody pro ovládání hlavních parametrů a kontrolu aktuálního stavu UPS
Komunikační porty RS232 a USB sériový port
Dálkové ovládání Dostupné
Konektor pro síťové rozhraní SNMP
Zpětná ochrana Ano
Nouzové vypnutí (EPO) Ano

Rozměry/hmotnost
Rozměry (V x Š x H) (mm) 440 x 176 (4U) x 680
Hmotnost (kg) 60
Rozměry bateriového modulu V x Š x H (mm) 440 x 132 (3U) x 680

Provozní prostředí
Provozní teplota (°C) 0 ÷ 40°C
Krytí IP 21
Relativní vlhkost (%) 20 až 80%
Hlučnost v 1 m (dBA) ‹ 50
Ztrátový výkon (BTU/h) 982

Certifi kace a shoda s normami
Standardy (bezpečnost/provedení) EN 62040-1, EN 62040-2, EN 62040-3
* Hmotnost bez baterií

Poznámka: Doba zálohování (v minutách), je měřena za optimálních provozních podmínek.

Bateriové moduly (včetně baterií)
310660 Bateriový modul pro 310170 (12 x 12 V, 7.2 Ah baterie)
310661 Bateriový modul pro 310171 (12 x 12 V, 7.2 Ah baterie)
310662 Bateriový modul pro 310172 (12 x 12 V, 9 Ah baterie)
310663 Bateriový modul pro 310173-74-75-76 (20 x 12 V, 5 Ah baterie)
310664 Bateriový modul pro 310177-78 (20 x 12 V, 9 Ah baterie)

Bateriové moduly (prázdné bez baterií)
310665 Bateriový modul pro 310050 (pro 12 x 12 V, 7.2 Ah baterie)
310666 Bateriový modul pro 310171 (pro 12 x 12 V, 7.2 Ah baterie)
310667 Bateriový modul pro 310172 (pro 12 x 12 V, 9 Ah baterie)
310668 Bateriový modul pro 310173-74-75-76 (pro 20 x 12 V, 5 Ah baterie)
310669 Bateriový modul pro 310177-78 (pro 20 x 12 V, 9 Ah baterie)

Volitelné příslušenství
310952 Montážní lyžiny pro instalaci do datového racku 19”
310953 Externí manualní bypass (pro Daker DK 1000-2000-3000)
310963 Externí manualní bypass (pro Daker DK 5000-10000 mimo3/1)
310959 Přídavný nabíječ (pro Daker DK Plus 1000)
310961 Přídavný nabíječ (pro Daker DK Plus 2000-3000)
310954 Přídavný nabíječ (pro Daker DK Plus 5000-10000)
310969 Karta s beznapěťovými kontakty

---
