Popis produktu

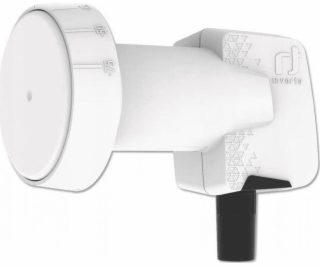

Inverto Single univerzálny Home Pro LNB IDLH-SNL410-HMPRO-OPN

Špeciálne vyvinutý na uspokojenie dopytu globálneho trhu DTH po konkurenčných LNB chránených 4G / LTE. Vďaka najnovšej technológii čipovej sady a dizajnu vlnovodu ponúka toto LNB optimalizované možnosti príjmu.



Umožňuje príjem satelitnej televízie a rozhlasu zo satelitu a ich distribúciu do set-top boxu. LNB podporuje prenosy HD a UHD, má vynikajúce hodnoty HF, veľmi nízku spotrebu energie a je navrhnutý tak, aby optimálne potlačil rušenie zo signálov 4G / LTE.



Tento LNB, ktorý bol vyvinutý a vyrobený podľa najvyšších štandardov kvality v tomto odbore, aby vyhovoval prísnym špecifikáciám, je ideálnym riešením pre celosvetový príjem satelitného vysielania operátorov DTH.

Kľúčové vlastnosti:
Nízkofázový šum, kompatibilný s DVB-S2 (HD a UHD)
Nízka hlučnosť
Nízka spotreba energie
Vysoké potlačenie krížovej polarizácie
Vysoká frekvenčná stabilita

Technické špecifikácie:
Rozsah vstupnej frekvencie 10,7 GHz ~ 12,75 GHz
Rozsah výstupnej frekvencie 950 MHz ~ 2150 MHz
Frekvencia oscilátora (LO) nízke pásmo 9,75 GHz
Frekvencia oscilátora (LO) vysoké pásmo 10,6 GHz
Hlučnosť typicky 0,3 dB (max. 0,7 dB)
Presnosť frekvencie LO pri 25 ° C ± 500 kHz max.
Teplotný posun LO max. ± 1,0 MHz.
Oscilátor (LO) fázový šum (10 kHz) -80 dBc / Hz max.
Zisk 55 dB min.
Zvlnenie zosilnenia (do šírky pásma 26 MHz) ± 0,75 dB
Zmena zosilnenia (v celom pásme) ± 4 dB
Potlačenie frekvencie obrazu 40 dB min.
Intermodulačné produkty 3. rádu - ICP3 min. 10 dBm.
1 dB kompresný bod (na výstupe) 0 dBm min.
Potlačenie krížovej polarizácie 22 dB min.
Riadiaci signál Ca (V) 11,0 V ~ 14,0 V
Riadiaci signál Cb (H) 16,0 V ~ 20,0 V
Riadiaci signál Cc (prepínanie pásma) 22 kHz ± 4 kHz, 0,4 V ~ 0,8 V str
Výstup VSWR 2,5: 1
Rušenie v pásme -60 dBm max.
Spotreba prúdu 95 mA
Prevádzková teplota -30 ° C ~ +60 ° C
Výstupná impedancia 75 O
Výstupný konektor typu F (f)
Pomer antén F / D 0,6
Hmotnosť 136 g

---
