Popis produktu

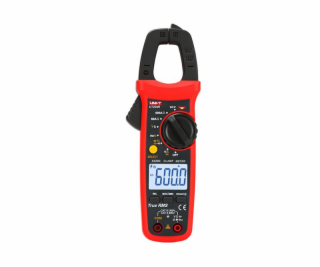

Multimetr UNI-T UT204R klešťový

Digitální klešťový měřič UT204R slouží pro měření střídavých a stejnosměrných napětí do 600V, AC a DC proudů do 600A a frekvece 10Hz až 60kHz u napětí nn do 600V a 10Hz až 10MHz u napětí mn. Na všech rozsazích má ochranu před větším napětím než 600V a zvukový a optický alarm. Čtyřmístný více segmentový displej o rozměru 37 x 25 mm se zadním podsvícením a rychlou obnovovací frekvencí (3krát/s) . Rozevření čelistí umožňuje měření na kabelech o průměru až 28mm. Bezkontaktní snímání elektrického pole (NCV) umožňuje detekovat vodiče pod napětím ve dvou citlivostech -EFLo a - EFHi pro rozvody nn 110V/50/60Hz a 230V/50/60Hz. Přiložená sonda - kryt hrotů na testovacích kabelech umožňuje měření na rozvodech nn v kategorii CAT III bez nebezpečí vzniku oblouku. Bez krytů na hrotech lze měřit testovacími kabely jen na rozvodech nn kategorie CAT II. S přiloženým termočlánkem typu K (teplotní senzor niklchrom - niklkřemík) umožňuje měření teploty od -40°C do 1000°C. Napájecí baterie 2ks 1,5V R03. Příkon měřiče je cca 1,8 mA. Obvod má funkci automatické úspory energie. Spotřeba v režimu spánku je Parametry produktu: - měření napětí, proudu a frekvence vysokého napětí do 600 V - měření frekvencí 10Hz až 10MHz - měření kapacit 60nF až 60mF - měření teploty -40 až +1000°C - poměrové (relativní) měření napětí a kapacit - více segmentový displej a zvukový / vizuální alarm - ochrana před napětím větším než 600V napříč rozsahy - bezkontaktní detekce vodičů pod napětím - automatické přepínání rozsahů - přesnost měření proudů a napětí je garantována v rozmezí 1% až 100% rozsahů Technické parametry: 1. Měření AC proudu ( rozsahy / rozlišení / přesnost ): 60,00A / 0,010A / 50Hz ~ 100Hz ±(2,0%+5) 600,0A / 0,100A / 50Hz ~ 100Hz ±(2,0%+5) - přesnost monitorování kmitočtu při měření AC proudu v rozmezí 50 až 100Hz je ±(1,0%+5) při rozlišení 0,1Hz - ochrana proti přetížení při 620A 2. Měření DC proudu ( rozsahy / rozlišení / přesnost ): 60,00A / 0,010A / ±(2,0%+5) 600,0A / 0,100A / ±(2,0%+5) - ochrana proti přetížení při 620A 3. Měření AC napětí ( rozsah / rozlišení / přesnost ): 6,000V / 0,001V / 10Hz ~ 10kHz ±(1,0%+5) 60,00V / 0,010V / 10Hz ~ 10kHz ±(0,8%+5) 600,0V / 0,100V / 10Hz ~ 10kHz ±(0,8%+5) - přesnost monitorování kmitočtu při měření AC napětí v rozmezí 10Hz až 60kHz ±(0,5%+2) při rozlišení 0,01Hz až 0,01kHz - ochrana proti přetížení při 600Vrms - vstupní impedance cca 10MG? 4. Měření DC napětí ( rozsah / rozlišení / přesnost ): 600,0mV / 0,100mV / ±(0,7 %+3) 6,000V / 0,001V / ±(0,5 %+2) 60,00V / 0,010V / ±(0,5 %+2) 600,0V / 0,100V / ±(0,5 %+2) - vstupní impedance cca 10M? - ochrana proti přetížení při 600Vrms 5. Měření odporu ( rozsahy /rozlišení / přesnost ): 600,0? / 0,1? / ±(1,0%+2) 6,000k? / 0,001k? / ±(0,8%+2) 60,00k? / 0,01k? / ±(0,8%+2) 600,0k? / 0,1k? / ±(0,8%+2) 6,000M? / 0,001M? / ±(2,5%+5) 60,00M? / 0,01M? / ±(2,5%+5) - ochrana proti přetížení při 600 Vrms - napětí otevřeného obvodu cca 1V 6. Měření kapacity ( rozsahy /rozlišení / přesnost ): 60,00nF / 0,01nF / ±(4,0%+5) 600,0nF / 0,1nF / ±(4,0%+5) 6,000µF / 0,001µF / ±(4,0%+5) 60,00µF / 0,01µF / ±(4,0%+5) 600,0µF / 0,1µF / ±(4,0%+5) 6,000mF / 0,001mF / ±10,0% 60,00mF / 0,01mF / ±10,0% - ochrana proti přetížení při 600 Vrms 7. Měření teploty ( rozsahy /rozlišení / přesnost ): -40°C až +40°C / 1°C / ± 4°C +40°C až +500°C / 1°C / ±(1,5%+5) +500°C až +1000°C / 1°C / ±(2,0%+5) -40°F až +104°F / 1°F / ±6°F 104°F až +932°F / 1°F / ±(2,0+6) +932°F až +1832°F / 1°F / ±(2,5%+4) 8. Měření frekvence a plnění ( rozsahy /rozlišení / přesnost ): frekvence: 10Hz až 10MHz / 0,01Hz až 0,01MHz / ±(0,1% + 4) plnění: 0,1 až 99,9% / 0,1% / ±(3,0% + 5) - Poznámka 1 ) Citlivost měření: ?100kHz: 200mVrms ? vstupní amplituda ? 30V RMS >100kHz~1MHz: 600mV RMS ? vstupní amplituda ? 30V RMS >1MHz~10MHz: 1V RMS ? vstupní amplituda ? 30V RMS - Poznámka 2 ) Měření plnění ( pracovního poměru ) je použitelné pouze pro čtvercovou vlnu ?10kHz, amplituda: 1V p-p Frekvence ? 1kHz Pracovní poměr (Plnění): 10.0%~95.0% Frekvence > 1kHz Pracovní poměr (Plnění): 30.0%~70.0% - ochrana proti přetížení při 600 Vrms 9. Kontrola spojitosti obvodů: - při naměřeném odporu menším než 10? signalizace souvislého obvodu zazní bzučák - při naměřeném odporu větším než 31? signalizace rozpojeného obvodu nezní bzučák - nejistota v rozmezí 10? až 31? - napětí otevřeného obvodu asi 2,0V - měření na rozsahu 600? - ochrana proti přetížení při 600 Vrms 10. Měření diod: - v propustném směru je úbytek napětí polovodičového přechodu menší nebo roven 2V - pro křemíkový přechod je typický úbytek napětí 0,5 až 0,8V - napětí otevřeného obvodu asi 4,0V - měření na rozsahu 6,000V 11. Bezkontaktní snímání elektrického pole (NCV): - umožňuje detekovat vodiče pod napětím ve dvou citlivostech -EFLo a - EFHi pro rozvody nn 110V/50/60Hz a 230V/50/60Hz Další parametry: - měření maximálních a minimálních hodnot: ano - měření v relativním (poměrovém) režimu pro měření napětí a kapacity: ano - zadržení dat ( HOLD ): ano - indikace slabé baterie: ano - automatické vypnutí napájení: ano - napájení baterie 1,5 V (R03): 2ks - velikost podsvíceného displeje: 37 mm x 25 mm - rozměry výrobku: 215 mm x 63,5 mm x 36 mm - čistá hmotnost produktu: 235 g - barva výrobku: červená a šedá Obsah balení: - klešťový multimetr UT204R: 1ks - testovací kabely: 1 pár - termočlánek K do 1000°C: 1ks - baterie 1,5 V (R03): 2ks - návod k použití: 1ks Velkoobchodní balení: - standardní množství na karton: 40ks - standardní rozměry kartonu: 485 mm x 295 mm x 385 mm - standardní hrubá hmotnost kartonu: 16,7 kg VÝROBCE: UNI-TREND https://www.uni-trend.com/

---
