Popis produktu

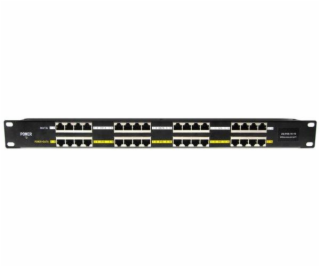

Stíněný panel integrující 16 pasivních POE injektorů vhodný pro napájení až šestnácti aktivních prvků v provedení do 19 racku.
Univerzální řešení pro vzdálené napájení většího počtu aktivních prvků s integrovaným extraktorem po ethernetu.

Profesionální řešení pro vzdálené napájení většího počtu aktivních prvků s integrovaným extraktorem po ethernetu.

Přidáním tohoto průchozího panelu do rozvaděče získáte napájecí centrum, které jednoduchým způsobem zapojíte mezi stávající switch a patchpanel, který již vede k napájenému zařízení (IP kamera, IP telefon, bezdrátové prvky, apod.)

• provedení 19 rack
• pro napájecí rozsah 12 - 56V
• LED kontrolka korektního zapojení polarit (4/5+,7/8V- zelená / 4/5-,7/8+ červená)
• vratná pojistka proti zakolísání proudu (OCP ochrana 650mA) na každém portu
• vstup pro napájecí konektor prostřednictvím standardní zdířky 2.1mm či napájecí svorkovnicí (zemnící člen - nula)


Použití:
Do RJ45 konektorů na jedné straně se připojují ethernetové porty bez napájení (např. switch).
Na opačnou stranu se připojují zařízení využívají napájení po ethernetovém kabelu.
K napájení se využívají dva nepoužité páry ethernetového kabelu.
Napájecí páry: 4,5 (kladný pól) / 7,8 (záporný pól)

Rozhraní:
16x RJ45 konektor pro připojení do LAN (Data)
16x RJ45 konektor pro sloučený výstup (Data+Napájení)

Napájecí zdroj není součástí dodávky, volbu a výkonové parametry zdroje je třeba optimalizovat dle příslušných odběrů napájených prvků a jejich konfigurace.
Maximální povolené příkonové hodnoty na vstupu do POE panelu:
24V: 250W (10A)
48V: 500W (10A)


TECHNICKÉ SPECIFIKACE:

Vstup: 12 - 56V DC 50/60Hz
Výstup: 12 - 56 V 160W (Min)
Data po párech: 1/2&3/6
Napájení po párech: 4/5 V+ & 7/8 VData
Hmotnost: 1.0 Kg
Rozměry: 482.6mm×44.3mm×25mm
Ethernet: Cable TIA/EIA 568 Cat5E, Cat6E
Data rate: 10/100Mbps
Connector: stíněný RJ-45
Rozsah provozních teplot: 0°C ~ 40°C
Rozsah sklad. teplot: -40°C~+70°C
Vlhkost (provozní): 10%~80%RH
Vlhkost (sklad.): 5%~90%RH
Certifikace: CE

---
