Popis produktu

Produktový rad TeSys

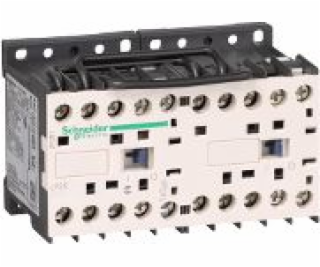

Názov produktu TeSys K
Typ produktu alebo komponentu Reverzný stykač
Skrátený názov zariadenia je LP2K
Aplikácia ovládania zariadenia
Aplikácia Odporová záťaž
Ovládanie motora
Kategória použitia AC-3
AC-4
AC-1
Prezentácia zariadenia Montované s obojstrannou napájacou lištou
Počet pólov 3P
Kombinácia kontaktov 3 NO
[Ue] menovité prevádzkové napätie 690 V striedavý prúd (AC) 50/60 Hz pre napájací obvod
<= 690 V striedavý prúd (AC) 50/60 Hz pre signalizačný obvod
[Ie] menovitý prevádzkový prúd 20 A (<= 50 °C) pri <= 440 V striedavý prúd (AC) AC-1 pre napájací obvod
16 A (<= 70 °C) pri 690 V striedavý prúd (AC) AC-1 pre napájací obvod
12 A pri <= 440 V striedavý prúd (AC) AC-3 pre napájací obvod
Výkon motora v kW 3 kW pri 220...230 V striedavý prúd (AC) 50/60 Hz
4 kW pri 480 V striedavý prúd (AC) 50/60 Hz
4 kW pri 500...600 V striedavý prúd (AC) 50/60 Hz
4 kW pri 660...690 V striedavý prúd (AC) 50/60 Hz
5,5 kW pri 380...415 V striedavý prúd (AC) 50/60 Hz
5,5 kW pri 440 V striedavý prúd (AC) 50/60 Hz
Typ riadiaceho napätia DC STANDARD
Hodnota riadiaceho napätia 24 V DC
Zabudovaný 1 NC pomocný kontakt
[Uimp] menovité impulzné výdržné napätie 8 kV
Kategória prepätia III
[Ith] menovitý tepelný prúd 20 A pri <= 50 °C pre napájací obvod
10 A pri <= 50 °C pre signalizačný obvod
Menovitý spínací prúd Irms 110 A striedavý prúd (AC) pre signalizačný obvod podľa IEC 60947
144 A striedavý prúd (AC) pre silový obvod podľa NF C 63-110
144 A striedavý prúd (AC) pre napájací obvod podľa IEC 60947
Menovitá skratová kapacita 110 A pri 440 V podľa IEC 60947
80 A pri 500 V podľa IEC 60947
70 A pri 660...690 V podľa IEC 60947
[Icw] menovitý krátkodobý výdržný prúd 80 A 1 s signalizačný obvod
90 A 500 ms signalizačný obvod
110 A 100 ms signalizačný obvod
115 A <= 50 °C 1 s napájací obvod
105 A <= 50 °C 5 s napájací obvod
100 A <= 50 °C 10 s napájací obvod
75 A <= 50 °C 30 s napájací obvod
55 A <= 50 °C 1 min. napájací obvod
50 A <= 50 °C 3 min. napájací obvod
25 A <= 50 °C >= 15 s napájací obvod
Hodnoty kombinovanej poistky 25 A gG pri <= 440 V pre napájací obvod
25 ráno pre napájací obvod
10 A gG pre signalizačný obvod podľa IEC 60947
10 A gG pre signalizačný obvod podľa VDE 0660
Priemerná impedancia 3 mOhm pri 50 Hz - Ith 20 A pre napájací obvod
[Ui] menovité izolačné napätie 690 V pre signalizačný obvod podľa IEC 60947-4-1
690 V pre signalizačný obvod podľa IEC 60947-5-1
600 V pre signalizačný obvod podľa UL 508
600 V pre silový obvod podľa CSA C22.2 č.14
600 V pre signalizačný obvod podľa CSA C22.2 č.14
690 V pre silový obvod podľa IEC 60947-4-1
600 V pre silový obvod podľa UL 508
Elektrická odolnosť 0,3 Mcyklov 20 A AC-1 pri Ue <= 440 V
1,3 Mcyklov 12 A AC-3 pri Ue <= 440 V
Typ uzamykania Mechanický
Spôsob montáže Koľajnica
Doska
Normy NF C 63-110
VDE 0660
IEC 60947
BS 5424
Certifikácia produktov UL
CSA
Prípojky - svorky Skrutkové svorky 1 kábel(y) 1,5...4 mm2 - tuhosť kábla: konštantná
Skrutkové svorky 1 kábel(y) 0,75...4 mm2 - tuhosť kábla: flexibilná - bez koncovky kábla
Skrutkové svorky 1 kábel(y) 0,34...2,5 mm2 - tuhosť kábla: flexibilná - s koncovkou kábla
Skrutkové svorky 2 kábel(y) 1,5...4 mm2 - tuhosť kábla: pevná
Skrutkové svorky 2 kábel(y) 0,75...4 mm2 - tuhosť kábla: flexibilná - bez koncovky kábla
Skrutkové svorky 2 káble 0,34...1,5 mm2 - tuhosť kábla: flexibilná - s koncovkou kábla
Uťahovací moment 1,3 N.m - na skrutkové svorky - pomocou krížového skrutkovača č
1,3 N.m - vrátane skrutkových svoriek - s plochým skrutkovačom O 6 mm
Pracovný čas 10 ms vybitie cievky a otvorenie NO
30...40 ms nabíjanie cievky a zatváranie NO
Úroveň bezpečnosti a spoľahlivosti B10d = 1369863 cyklus stýkača s menovitým zaťažením podľa EN/ISO 13849-1
B10d = stýkač 20000000 cyklov s mechanickým zaťažením podľa EN/ISO 13849-1
Mechanická pevnosť 5 Mcyklov
Frekvencia spínania 3600 cyklov/h

Doplnkové parametre
Rozsah riadiaceho napätia 0,8...1,15 Uc pri prevádzkovej teplote <= 50 °C
0,1...0,75 Uc pri <= 50 °C zmiznutie, prerušenie
Spotreba energie priťahujúca vo W 3 W pri 20 °C
Spotreba energie vo W 3 W pri 20 °C
3W odvod tepla
Typ pomocných kontaktov Okamžitý typ 1 NC
Minimálny spínací prúd 5 mA pre signalizačný obvod
Minimálne vypínacie napätie 17 V pre signalizačný obvod
Vzdialenosť bez presahu 0,5 mm
Izolačný odpor > 10 M? pre signalizačný obvod

Pracovné prostredie
Trieda ochrany IP IP2x podľa VDE 0106
Ochranný účinok TC podľa IEC 60068
TC podľa DIN 50016
Teplota okolia pre prevádzku zariadenia -25...50 °C
Teplota okolia pri skladovaní -50...80 °C
Prevádzková výška (v metroch nad morom) 2000 m bez zníženia teploty
Požiarna odolnosť V1 podľa UL 94
Požiadavka 2 podľa NF F 16-101
Požiadavka 2 podľa NF F 16-102
Mechanická odolnosť Rázový stýkač zatvorený, os Z 15 Gn po dobu 11 ms IEC 60068-2-27
Stýkač výbojov otvorený, os Z 10 Gn po dobu 11 ms IE

---
