Popis produktu

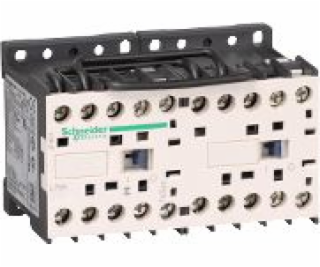

Schneider reverzný stykač 6A 3kW 24V DC (LP5K0610BW3)
Reverzný stykač 6A 3kW 24V DC (LP5K0610BW3)

Popis:
Sortiment produktov TeSys K
Sortiment produktov TeSys
Meno Produktu TeSys K
Typ produktu alebo komponentu reverzný stykač
Krátky názov zariadenia LP5K
Aplikácia zariadenia Kontrola
Aplikácia Ovládanie motora
Kategória použitia AC-3
AC-4
Prezentácia zariadenia Namontované s obojstrannou napájacou koľajnicou
Počet pólov 3P
Kontaktná kombinácia 3 NIE
[Ue] menovité prevádzkové napätie 690 V AC 50/60 Hz pre napájací obvod
<= 690 V AC 50/60 Hz pre signálny obvod
[Ie] menovitý prevádzkový prúd 6 A pri <= 440 V AC AC-3 pre napájací obvod
Výkon motora v kW 3 kW pri 440 V AC 50/60 Hz
3 kW pri 500...600 V AC 50/60 Hz
3 kW pri 660...690 V AC 50/60 Hz
1,5 kW pri 220...230 V AC 50/ 60 Hz
2,2 kW pri 380...415 V AC 50/60 Hz
3 kW pri 480 V AC 50/60 Hz 60 Hz
Typ riadiaceho napätia DC nízka spotreba
Hodnota riadiaceho napätia 24 V DC
Zabudované pomocné kontakty 1 č
[Uimp] menovité impulzné výdržné napätie 8 kV
Kategória prepätia III
[Ith] menovitý tepelný prúd 20 A pri <= 50 °C pre silový obvod
10 A pri <= 50 °C pre signálny obvod
Menovitý zapínací prúd Irms 110 A AC pre napájací obvod v súlade s NF C 63-110
110 A AC pre napájací obvod v súlade s IEC 60947
110 A AC pre signálny obvod v súlade s IEC 60947
Menovitá skratová kapacita 110 A pri 415 V v súlade s IEC 60947
110 A pri 440 V v súlade s IEC 60947
80 A pri 500 V v súlade s IEC 60947
110 A pri 220...230 V v súlade s IEC 60947 v súlade s IEC
60947 pri 001 podľa IEC 60947
70 A pri 660...690 V v súlade s IEC 60947
[Icw] menovitý krátkodobý výdržný prúd 90 A <= 50 °C 1 s napájací obvod
85 A <= 50 °C 5 s napájací obvod
80 A <= 50 °C 10 s napájací obvod
60 A <= 50 °C 30 s napájací obvod
45 A <= 50 ° C 1 min. silový okruh
40 A <= 50 °C 3 min. silový obvod
80 A 1 s signalizačný obvod
90 A 500 ms signalizačný obvod
110 A 100 ms signalizačný obvod
20 A <= 50 °C >= 15 s silový obvod
Hodnoty súvisiacej poistky 25 A gG pri <= 440 V pre silový obvod
25 A aM pre silový obvod
10 A gG pre signalizačný obvod v súlade s IEC 60947
10 A gG pre signalizačný obvod v súlade s VDE 0660
Priemerná impedancia 3 mOhm pri 50 Hz - Ith 20 A pre napájací obvod
[Ui] menovité izolačné napätie 690 V pre signalizačný obvod v súlade s IEC 60947-4-1
690 V pre signalizačný obvod v súlade s IEC 60947-5-1
600 V pre signalizačný obvod v súlade s UL 508
600 V pre napájací obvod v súlade s CSA C22.2 č. 14
600 V pre signalizačný obvod v súlade s CSA C22.2 č. 14
690 V pre napájací obvod v súlade s IEC 60947-4-1
600 V pre napájací obvod v súlade s UL 508
Elektrická odolnosť 1,3 Mcyklov 6 A AC-3 pri Ue <= 440 V
Typ blokovania Mechanický
Spôsob montáže Koľajová
doska
štandardy BS 5424
VDE 0660
NF C 63-110
IEC 60947
Certifikácia produktov CSA
UL
Pripojenia - svorky Skrutkové svorky 1 kábel(y) 1,5...4 mm2 - tuhosť kábla: pevný
Skrutkové koncovky 1 kábel(y) 0,75...4 mm2 - tuhosť kábla: flexibilný - bez koncovky kábla
Skrutkové koncovky 1 kábel(y) 0,34.. .2,5 mm2 - tuhosť kábla: flexibilný - s koncovkou kábla Skrutkové koncovky
2 kábel(y) 1,5...4 mm2 - tuhosť kábla: pevný
Skrutkové koncovky 2 kábel(y) 0,75...4 mm2 - tuhosť kábla: pružný - bez koniec kábla
Skrutkové svorky 2 kábel(y) 0,34...1,5 mm2 - tuhosť kábla: flexibilná - s koncovkou kábla
Uťahovací moment 1,3 Nm - na skrutkové svorky - s krížovým skrutkovačom č.2
1,3 Nm - na skrutkové svorky - s plochým skrutkovačom O 6 mm
Pracovny cas 10...20 ms vybitie cievky a otvorenie NO
30...40 ms nabitie cievky a zatvorenie NO
Úroveň bezpečnosti a spoľahlivosti B10d = 1369863 cyklový stýkač s menovitým zaťažením podľa EN/ISO 13849-1
B10d = 20000000 cyklový stýkač s mechanickým zaťažením podľa EN/ISO 13849-1
Mechanická pevnosť 5 M cyklov
Frekvencia spínania 3600 cyklov/hod

Doplnkové parametre
Technológia cievok Zabudovaná obojsmerná tlmiaca dióda
Rozsah riadiaceho napätia 0,7...1,30 Uc pri <= 50 °C prevádzkové
0,1...0,7 Uc pri <= 50 °C zmiznutie, prerušenie
Spotreba energie v W 1,8 W pri 20 °C
Udržanie spotreby energie vo W 1,8 W pri 20 °C
Odvod tepla 1,8 W
Typ pomocných kontaktov Okamžitý typ 1 NO
Minimálny spínací prúd 5 mA pre signalizačný obvod
Minimálne vypínacie napätie 17V pre signalizačný obvod
Neprekrývajúca sa vzdialenosť 0,5 mm
Izolačný odpor > 10 M? pre signalizačný obvod
Výkonový rozsah motora AC-3 0,55...1 kW 200...240 V 3 fázy
0,55...1 kW 380...440 V 3 fázy
0,55...1 kW 480...500 V 3 fázy
1,1...2 kW 200. ..240 V 3 fázy
1.1...2 kW 380...440 V 3 fázy
2.2...3 kW 380...440 V 3 fázy
2.2...3 kW 480...500 V 3 fázy
0. ...0,5 kW 200...240 V 3 fázy
0...0,5 kW 380...440 V 3 fázy
0...0,5 kW 480...500 V 3 fázy
1,1...2 kW 480.. 500V 3 fázy
Typ štartéra motora Reverzný stykač
Napätie cievky stykača Nízka spotreba 24V DC

Pracovné prostredie
Stupeň ochrany IP IP2x podľa VDE 0106
Ochranný účinok TC podľa IEC 60068
TC podľa DIN 50016
Teplota okolia pre prevádzku zariadenia -25...50 °C
Teplota okolia na skladovanie -50...80 °C
Prevádzková nadmorská výška (v metroch nad morom) 2000 m bez zníženia teploty
požiarna odolnosť V1 v súlade s UL 94
Požiadavka 2 v súlade s NF F 16-101
Požiadavka 2 v súlade s NF F 16-102
Mechanická odolnosť Otrasový stýkač zatvorený, os Z 15 Gn po dobu 11 ms IEC 60068-2-27
Stykač nárazov zatvorený, os Z 10 Gn po dobu 11 ms IEC 60068-2-27
Vibračný stykač zatvorený 4 Gn, 5...300 Hz IEC -20068 -6
Vibračný stykač otvorený 2 Gn, 5...300 Hz IEC 60068-2-6
Rázový stykač otvorený v osi X 10 Gn na 11 ms IEC 60068-2-27
Rázový stykač otvorený na osi Y 6 Gn na 11 ms IEC 60068 -2-27
Výbojový stýkač zatvorený, os X 15 Gn na 11 ms IEC 60068-2-27
Výbojový stýkač zatvorený, os Y 10 Gn na 11 ms IEC 60068-2-27
Výška 58 mm
šírka 90 mm
Hĺbka 57 mm
Hmotnosť produktu 0,49 kg

---
