Popis produktu

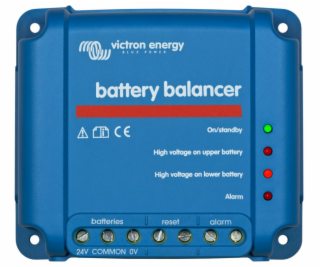

Victron batériový balancér

Balancér sleduje a vyrovnáva nabíjacie rozdiely batérií.

Životnosť batériového banku môže byť podstatne skrátená nabíjacou nevyváženosťou jednotlivých batérií. Ide o situáciu, keď máte sériovo alebo sério-paralelne radené 12 V batérie (nie iba paralelne!). V takom systéme jedna 12 V batéria s mierne vyšším vnútorným odporom môže spôsobiť nedobitie do plného stavu u paralelne radených batérií a prebíjanie u sériovo radených batérií. Nové batériové články alebo celé batérie radené do série majú takmer zhodné počiatočné vlastnosti. Ich drobné rozdiely sa zrovnajú počas absorpčnej alebo ekvalizačnej fázy nabíjania. Veľké rozdiely ale môžu viesť k nadmernému plynovaniu zapríčinenému prebíjaním u viac nabitých batérií a nežiaducej sulfatácii menej nabitých batérií zapríčinenej nedobitím do plného stavu.

Riešením je vyrovnané nabíjanie pomocou batériového balancéra. Ten vyrovnáva stav nabitia u dvoch do série zapojených 12 V batérií alebo niekoľko paralelných radov sériovo zapojených batérií. Akonáhle pri 24 V systéme vzrastie nabíjacie napätie na viac ako 27,3 V, batériový balancér sa aktivuje a porovnáva napätie u dvoch do série zapojených batérií. Balancér dokáže presmerovať prúd o veľkosti až 0,7 A z jednej batérie (alebo paralelne pripojených batérií) o vyššom napätí do druhej batérie. Výsledkom rozdielneho nabíjacieho prúdu je navzájom zhodný stav konečného nabitia všetkých batérií.

Batériové balancéry je možné radiť aj paralelne pri zložitejších systémoch. U 48 V systéme sa tak použijú celkom tri balancéry (pozri schémy).

Vysvetlenie LED indikátorov:
Zelená LED dióda: zariadenie je aktívne a namerané napätie je vyššie ako 27,3 V
Horná oranžová LED dióda: odchýlka napätia je väčšia ako 0,1 V
Dolná oranžová LED dióda: odchýlka napätia je väčšia ako 0,1 V
Červená LED dióda: spustenie alarmu pokiaľ je rozdiel medzi sledovanými batériami väčší ako 0,2 V. Alarm pretrváva až do stavu, kedy bude rozdiel nižší ako 0,14 V alebo pokiaľ napätie systému neklesne na nižšiu hodnotu ako 26,6 V

Význam alarmového relé
Za štandardného stavu je otvorené (neaktívne). K jeho uzavretiu (aktivácii) dôjde, pokiaľ sa rozsvieti červená LED dióda, teda pokiaľ je rozdiel napätia medzi batériami vyšší ako 0,2 V. Akonáhle červená LED dióda zhasne, dôjde opäť k otvoreniu (deaktivácii) relé (pokles rozdielu napätia medzi batériami je menšie ako 0,14 V).

Reset alarmu
Vypnutie alarmu docielime vzájomným prepojením výstupov označených ako RESET. To môže byť vykonané pomocou spínača.

Inštalácia

Batériový balancér (balancéry) musia byť inštalované na dobre vetrateľnom zvislom povrchu v blízkosti batérií (ale vzhľadom k možnému vplyvu plynov z batérií nie priamo nad nimi!)
Pokiaľ je to vyžadované, nainštalujte kabeláž alarmového kontaktu a kabeláž resetu.
Použite minimálne kábel dimenzie 0,75 mm 2 na pripojenie negatívneho, pozitívneho a stredného pólu (v tomto poradí!)


Balancér je pripravený na prevádzku. Pokiaľ napätie na ktorejkoľvek zo sledovanej batérii (stringu) vzrastie nad 27,3 V (počas nabíjania), zelená LED dióda sa rozsvieti, čo znamená, že balancér je aktivovaný. Pokiaľ za tejto situácie bude odchýlka batérií (stringov) väčšia ako 50 mV, začína aktívne balansovanie, teda kompenzácia rozdielu batérií (stringov). Pokiaľ odchýlka dosiahne 100 mV, aktivuje sa jedna z oranžových LED diód. Odchýlka väčšia ako 200 mV spustí alarmové relé. Pri sérioparalelnom radení batérií musí byť stredná prepojovacia kabeláž medzi paralelnými radmi takú dimenziu, aby zvládla príslušný prúd, pokiaľ sa časť batérie odpojí.

ZÁKLADNÁ ŠPECIFIKÁCIA

Rozsah vstupného napätia: do 18 V na každú batériu, 36 V celkom
Úroveň napätia pre aktiváciu balancéra: 27,3 V ±1 %
Úroveň napätia pre deaktiváciu balancéra: 26,6 V ±1 %
Spotreba energie v deaktivovanom stave: 0,7 mA
Spotreba energie v aktivovanom stave: 50 mV
Maximálny balančný prúd: 0,7 A pri odchýlke 100 mV a viac
Napäťová odchýlka pre spustenie alarmu: 200 mV
Napäťová odchýlka pre vypnutie alarmu: 140 mV
Alarmové relé: 60 V/1 A, štandardne otvorené
Spôsob vypnutia alarmového relé: prepojenie dvoch výstupov označených ako RESET
Ochrana proti prehriatiu: áno
Rozsah prevádzkových teplôt: -30 až + 50 °C
Maximálna vlhkosť: až 95 % (nekondenzujúca)
Farba krytu: modrá (RAL 5012)
Pripojovacie kontakty: 6 mm 2 /AWG10, pripevnenie skrutky
Stupeň krytia: IP22
Hmotnosť: 0,4 kg
Rozmery: 113 x 100 x 47 mm

---
