Popis produktu

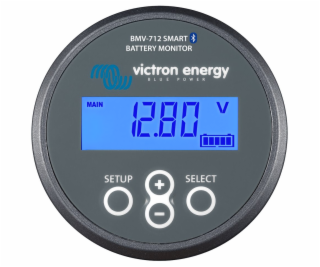

Victron BMV-712 Smart

Externý modul/displej BMV-712 Smart (Battery Monitor Voltage) je nový vysoko presný systém monitorovania dvoch nezávislých batérií.

Prečo sledovať prevádzkové stavy batérie? Pre jej dlhšiu životnosť! Podrobné sledovanie batérie nám umožňuje odhaliť prípadné prevádzkové nedostatky so zaistením rýchlej nápravy pre podporu dlhej životnosti batérie.
Vhodné pre všetky typy olovených batérií vrátane rúnových (AGM) a gélových. Jednoduché nastavenie kapacity akumulátora (výrobné nastavenie na 200 Ah). Autodetekcia napätia 12, 24, 36, 48, 60, 120, 144 a 288 V (pozor líši sa podľa modelu). Pravidelná automatická kalibrácia prístroja pre spoľahlivé uvádzanie meraných údajov (možno vykonávať aj manuálne).
Verzia BMV-700H je určená pre systémy s vysokým prevádzkovým napätím (DC 70 až 350 V), verzia BMV-702 je určená na sledovanie dvoch akumulátorov, sledovanie teploty batérie alebo strednej hodnoty. Sledovač je vhodný aj pre Li-on batérie.

Sledovač stavu batérie Battery monitor BMV-712 Smart je navyše oproti modelu BMV-702 vybavený integrovanou technológiou Bluetooth. BMV-712 Smart vďaka technológii bezdrôtovej komunikácie Bluetooth, ktorá je implementovaná vo väčšine ostatných produktov spoločnosti Victron Energy, zjednoduší inštaláciu systému a zvýši jeho výkon.

Základné zobrazované hodnoty:

aktuálne napätie (V) batérie
aktuálny prúd (A), ktoré ide do (kladné hodnoty - nabíjanie) alebo von (záporné hodnoty - vybíjanie) z batérie
aktuálny výkon (W), ktoré ide do (kladné hodnoty - nabíjanie) alebo von (záporné hodnoty - vybíjanie) z batérie (násobok napätia a prúdu)
celková suma odobranej energie z batérie na napájanie spotrebičov v ampérhodinách (Ah)
aktuálna miera nabitia batérie v percentách
predpokladaná (sofistikovane prepočítaná) dĺžka doby v hodinách do 50% vybitia batérie pri danej spotrebe energie


Sledovač ukladá vybrané historické údaje a dosiahnuté limitné hodnoty:

najhlbšie dosiahnuté vybitie akumulátora
miera posledného vybitia akumulátora
počet prebehnutých vybíjacích/nabíjacích cyklov akumulátora
priemerná hodnota vybitia akumulátora
počet plných vybití akumulátora
maximálne dosiahnuté napätie akumulátora
minimálne dosiahnuté napätie akumulátora
počet dní od posledného plného nabitia akumulátora


Technické parametre:

spotreba energie pri nepodsvetlenom displeji a vypnutom relé: 1 mA (12 V) a 0,8 mA (24 V)
spotreba energie pri nepodsvetlenom displeji a zopnutom relé: 1 mA (12 V) a 0,8 mA (24 V)
pracovné napätie: 12, 24 a 48 V (autodetekcia)
maximálna veľkosť prúdu prechádzajúca bočníkom: -500 až +500 A (vybíjanie a nabíjanie batérie)
maximálna odchýlka pri odpočte napätia: ±0,01 A pri napätí 0 – 100 V
maximálna odchýlka pri odčítaní prúdu: ±0,01 A s 500 A bočníkom
maximálna odchýlka pri odčítaní kapacity: ±0,1 Ah pri kapacitách batérie 0 – 100 Ah
maximálna odchýlka pri odčítaní kapacity: ±1 Ah pri kapacitách batérie 100 – 9999 Ah
maximálna odchýlka pri odčítaní stavu nabitia: ±0,1 %
maximálna odchýlka pri odhade zostávajúceho času: ±1 hod (v rozsahu 1 - 240 hod)
maximálna odchýlka pri odčítaní výkonu: ±1 W pri rozsahu od -100 W do 1 kW
celková kapacitu akumulátorov: 20 - 9999 Ah
rozsah pracovnej teploty: -20 až +50 °C
kruhový priemer vlastného sledovača: 63 mm
štvorcová veľkosť krytky vlastného sledovača: 69 x 69 mm
hĺbka vlastného sledovača: 31 mm
spínané relé: 60 V (1 A) maximálne
hmotnosť vlastného sledovača: 70 g
hmotnosť bočníka: 315 g
prípojné skrutky bočníka: M10
materiál: plast



Sledovač vykonáva sofistikované sledovanie dodávanej a odoberanej energie spoločne so zohľadnením nastaviteľnej hodnoty Peukertovho exponentu (čím väčší je odber energie, tým relatívne klesá množstvo dostupnej energie v batérii a naopak) a účinnosti batérie pre odhad aktuálneho množstva energie (Ah) a miery nabitia batérie (v percentách). Pre správne zobrazovanie množstva dostupnej energie v batérii je nutné, aby všetka energia vstupujúca a odchádzajúca z batérie prechádzala bočníkom.
Vlastný sledovač je možné integrovať do steny bez nutnosti prístupu zozadu (zakrytované skrutkami).
Pre väčšie prúdy ako 500 A je možné dodať náhradný bočník konštruovaný na prúdy 1000 a 2000 A. Na sledovač je možné použiť bočníky až do maximálneho prúdu 9999 A s napäťovým rozsahom 1 - 100 mV (oboje nastaviteľné).
Sledovač disponuje spínaným relé. To je aktivovaná/deaktivované na základe nameranej miery nabitia batérie. Továrni je nastavené zopnutie pri poklese stavu nabitia batérie pod 50 % a vypnutie pri dosiahnutí stavu nabitia na 90 %. Tieto hodnoty je možné zmeniť v nastavení. Tiež je možné obrátiť logiku spínania, čiže štandardne je relé zopnuté, neštandardne vypnuté. Relé je možné využiť na spínanie/vypínanie zariadení ako je externý alarm, elektrocentrála atď.
Sledovač je možné napájať na ďalšie zariadenia. Možnosť prepojenia sledovača s veľkým farebným displejom Color Control GX s bezplatnou možnosťou grafickej vizualizácie nameraných hodnôt na portáli https://vrm.victronenergy.com/user/register (nezáväzne je možné vyskúšať na funkčných systémoch pri zadaní užívateľského mena: demo@victronenergy.com a heslá: vrmdemo). Na prepojenie sledovač BMV-700 s displejom Color control GX je nutné zakúpiť buď kábel VE.Direct alebo komunikačné rozhranie VE.Direct-USB.

Balenie obsahuje:

vlastný sledovač s podsvieteným digitálnym displejom a ovládacími prvkami
plastová krytka sledovača s rozmermi 69 x 69 mm
bočník 500 A (50 mV) konštruovaný na maximálny prúd 500 A (inštaluje sa na záporný kábel batérie)
10 metrov dlhý komunikačný a napájací UTP kábel RJ-12 (prepojenie vlastného sledovača s bočníkom)
2 metre dlhý inštalačný kábel s poistkou na napojenie na kladný kábel


ZÁKLADNÁ ŠPECIFIKÁCIA

Rozhranie: Bluetooth, RJ-12, VE.Direct, svorkovnica
Podporované typy batériu: olovené, VRLA (gélové a AGM), Li-ion, LiFePO 4
Rozsah napájacieho napätia: DC 6,5 - 70 V
Kapacita batérie: 20 - 9999 Ah
Meranie napätia druhej batérie, teploty alebo strednej hodnoty: áno
Rozmery: 69 x 69 x 31 mm






Aplikácia VictronConnect pre mobilné zariadenia s Androidom
Aplikácia VictronConnect pre mobilné zariadenia s iOS
Aplikácia VictronConnect pre Mac zariadenia

Aplikácia je tiež na stiahnutie na stránke výrobcu Victron Energy (Mac/Windows/Linux/iOS/Android):
https://www.victronenergy.com/support-and-downloads/software#victronconnect-app

---

Našli ste v tomto popise chybu? Prosím kontakujte nás na email: info@mader.sk
Rada výrobcov si vyhradzuje právo na zmenu niektorých parametrov, či vlastností bez predchadzajúceho upozornenia.
