Popis produktu

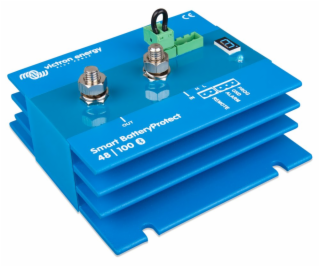

Victron Smart BatteryProtect BP-100

Ochrana batérie Smart BatteryProtect chráni batériu pred nadmerným vybitím (čo by mohlo batériu poškodiť) a môže byť použitý ako vypínač systému zap/vyp.


Odpojovač spotrebičov ako ochrana proti hlbokému vybitiu batérie
Maximálny prúd záťaže 100 A
Integrovaný Bluetooth modul pre jednoduché nastavenie


Integrované Bluetooth = veľmi jednoduché programovanie
Vďaka integrovanej funkcii Bluetooth pre programovanie Smart BatteryProtect je možné jednoducho nastaviť požadované úrovne napätia pre pripojenie/odpojenie záťaže. Nastavenie môžete vykonávať cez Smartphone, tablet alebo PC, a to pomocou aplikácie VictronConnect app.
Alternatívne je možné nastaviť jednu z deviatich prednastavených úrovní pripojenia/odpojenia pomocou programovacieho pinu (viď manuál). V prípade potreby je možné Bluetooth vypnúť.

Špeciálne nastavenie pre Li-ion batérie
V tomto režime môže byť ochrana Smart BatteryProtect riadená cez zbernicu VE.Bus BMS.
Poznámka: Smart BatteryProtect môže byť tiež použitý ako odpojovač nabíjania medzi nabíjačkou akumulátora a Li-ion batériou. Pozri schému zapojenia v návode.

Veľmi nízka spotreba energie
Nízka spotreba je pre Li-ion batéria veľmi dôležitá, hlavne po vypnutí pri nízkom napätí. Pre viac informácií si prosím prezrite technické údaje pre Li-ion batérie a návod na použitie zbernice VE.Bus BMS.

Prepäťová ochrana
V prípade vzniku prepätia s následkom možného poškodenia citlivých prístrojov sú prístroje odpojené, pokiaľ DC napätie presiahne 64 V.

Odolná proti iskreniu
Nepracuje s reléovými prvkami, ale s tranzistorovými spínačmi MOSFET, preto k iskreniu nedochádza.

Oneskorený výstup alarmu
Výstup alarmu je aktivovaný v prípade, že na batérii klesne napätie pod nastavenú hodnotu po dobu dlhšiu ako 12 sekúnd. Štartovanie motora preto alarm neaktivuje. Výstup alarmu je otvorený kolektorový výstup na zápornú zbernicu, max. prúd 500 mA. Tento výstup alarmu sa typicky pripája na bzučiak alebo na svetelnú signalizáciu.

Oneskorené odpojenie záťaže
Záťaž sa odpojí 90 sekúnd potom, čo bol spustený alarm. Pokiaľ počas tejto doby napätie batérie vzrastie na úroveň „pripojovacej prahovej hodnoty“ (napr. počas štartovania motora), záťaž odpojená nebude. Záťaž sa znovu pripojí 30 sekúnd po zvýšení napätia batérie na viac ako prednastavené napätie pre opätovné pripojenie.


Ochrana batérie BatteryProtect je jednosmerná tzn. prúd môže prechádzať iba zo vstupu „in“ do výstupu „out“. Spätný prúd prechádzajúci z výstupu „out“ do vstupu „in“ je neprípustný a poškodí zariadenie.


ZÁKLADNÁ ŠPECIFIKÁCIA

Nominálne napätie: 48 V
Napäťový rozsah: 24–70 V
Maximálny trvalý prúd záťaže*: 100 A
Špičkový prúd (po dobu 30 sekúnd): 250 A
Prahové napätie (odpojenie): 42 V
Prahové napätie (pripojenie): 48 V
Prevádzková teplota: -40 až +40 °C
Stupeň ochrany IP: elektronika IP67, spoje: IP00
Spojenie (závit): M8
Rozmery: 123 x 120 x 62 mm
Hmotnosť: 0,8 kg

*Ochrana batérie BatteryProtect nie je určená pre spätný prúd od zdrojov nabíjania!


Základná schéma zapojenia:






Aplikácia VictronConnect pre mobilné zariadenia s Androidom
Aplikácia VictronConnect pre mobilné zariadenia s iOS
Aplikácia VictronConnect pre Mac zariadenia

Aplikácia je tiež na stiahnutie na stránke výrobcu Victron Energy (Mac/Windows/Linux/iOS/Android):
https://www.victronenergy.com/support-and-downloads/software#victronconnect-app

---
