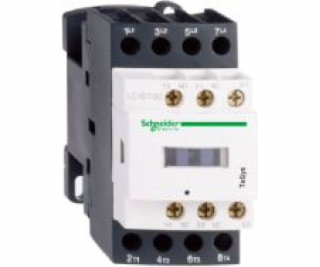

Schneider Electric LC1DT25F7 Výkonový stýkač
Výkonový stykač 25A AC-1 4P 110V AC 1Z 1R (LC1DT25F7)
Popis:
Sortiment produktov TeSys D
Sortiment produktov TeSys
Meno Produktu TeSys D
Typ produktu alebo komponentu Stýkač
Krátky názov zariadenia LC1D
Aplikácia Odporové zaťaženie
Kategória použitia AC-1
Počet pólov 4P
Kontaktná kombinácia 4 NIE
[Ue] menovité prevádzkové napätie <= 300 V jednosmerný prúd (DC) pre silový obvod
<= 690 V striedavý prúd (AC) 25...400 Hz pre silový obvod
[Ie] menovitý prevádzkový prúd 25 A (<= 60 °C) pri <= 440 V striedavý prúd (AC) AC-1 pre napájací obvod
Typ riadiaceho napätia AC 50/60 Hz
Hodnota riadiaceho napätia 110V AC 50/60Hz
Zabudované pomocné kontakty 1 NO + 1 NC
[Uimp] menovité impulzné výdržné napätie V súlade s IEC 60947
Kategória prepätia III
[Ith] menovitý tepelný prúd 25 A pri <= 60 °C pre silový obvod
10 A pri <= 60 °C pre signalizačný obvod
Menovitý spínací prúd Irms 250 A pri 440 V pre silový obvod podľa IEC 60947
140 A striedavý prúd (AC) pre signalizačný obvod podľa IEC 60947-5-1
250 A jednosmerný prúd (DC) pre signalizačný obvod podľa IEC 60947-5-1
Menovitá kapacita skratu 250 A pri 440 V pre napájací obvod podľa IEC 60947
[Icw] menovitý krátkodobý výdržný prúd 105 A <= 40 °C 10 s výkonový obvod
210 A <= 40 °C 1 s výkonový obvod
30 A <= 40 °C 10 min. silový okruh
61 A <= 40 °C 1 min. silový obvod
100 A 1 s signalizačný obvod
120 A 500 ms signalizačný obvod
140 A 100 ms signalizačný obvod
Príslušné hodnoty poistiek 25 A gG pri <= 690 V typ koordinácie 2 pre silový obvod
40 A gG pri <= 690 V typ koordinácie 1 pre silový obvod
10 A gG pre obvod signalizácie podľa IEC 60947-5-1
Priemerná impedancia 2,5 m? pri 50 Hz - Ith 25 A pre napájací obvod
[Ui] menovité izolačné napätie 600 V pre silový obvod Certifikáty CSA
600 V pre silový obvod Certifikáty UL
690 V pre silový obvod podľa IEC 60947-4-1
690 V pre signalizačný obvod podľa IEC 60947-1
600 V pre signalizačný obvod Certifikáty CSA
600 V pre signalizačný obvod UL certifikáty
Elektrická odolnosť 0,8 Mcyklov 25 A AC-1 pri Ue <= 440 V
Strata výkonu na pól 1,56W AC-1
Ochranný kryt S
Spôsob montáže Koľajová
doska
Normy CSA C22.2 č. 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508
Produktové certifikáty CCC
UL
RINA
GL
CSA
DNV
LROS
BV
GOST
Pripojenia - svorky Ovládacie obvody: skrutkové svorky 2 kábel(y) 1...2,5 mm2 - tuhosť kábla: flexibilný - s koncovkou kábla
Napájací obvod: skrutkové svorky 1 kábel(y) 1...4 mm2 - tuhosť kábla: pružný - s koncovkou kábla
Ovládacie obvody: skrutkové svorky 1 kábel(y) 1...4 mm2 - tuhosť kábla: flexibilný - bez koncovky kábla
Ovládacie obvody: skrutkové svorky 2 kábel(y) 1...4 mm2 - tuhosť kábla: pružný - bez koncovky kábla
Ovládacie obvody: skrutkové svorky 1 kábel(y) 1...4 mm2 - tuhosť kábla: flexibilný - s koncovkou kábla Ovládacie obvody: skrutkové svorky 1
kábel(y) 1...4 mm2 - tuhosť kábla: pevný - bez koncovky kábla
Ovládacie obvody: skrutkové svorky 2 kábel(y) 1...4 mm2 - tuhosť kábla: pevný - bez koncovky kábla Výkonový obvod
: skrutkové svorky 1 kábel(y) 1...4 mm2 - tuhosť kábla: pružný - bez koncovky kábla
Napájací obvod: skrutkové svorky 2 kábel(y) 1...4 mm2 - tuhosť kábla: flexibilný - bez koncovky kábla Napájací okruh:
skrutkové svorky 2 kábel(y) 1...2,5 mm2 - tuhosť kábla: pružný - s koncovkou kábla
Napájací obvod: skrutkové svorky 1 kábel(y) 1...4 mm2 - tuhosť kábla: pevný - bez koncovky kábla Napájací obvod
: skrutkové svorky 2 kábel(y) 1...4 mm2 - tuhosť kábla: pevný - bez koncovky kábla
Uťahovací moment Výkonový obvod: 1,7 Nm - na skrutkové svorky - s plochým skrutkovačom O 6 mm
Výkonový obvod: 1,7 Nm - na skrutkové svorky - s krížovým skrutkovačom č.2
Ovládacie obvody: 1,7 Nm - na skrutkové svorky - s plochým skrutkovačom O 6 mm
Riadiace obvody : 1,7 Nm - vrátane skrutkových svoriek - s krížovým skrutkovačom č.2
Pracovny cas 4...19 ms otvorenie
12...22 ms ZATVORENIE
Úroveň bezpečnosti a spoľahlivosti B10d = 1369863 cyklus stýkača s menovitým zaťažením podľa EN/ISO 13849-1
B10d = 20000000 takt stýkača s mechanickým zaťažením podľa EN/ISO 13849-1
Mechanická pevnosť 15 M cyklov
Frekvencia pripojenia 3600 cyklov/h pri <= 60 °C

Doplnkové parametre
Technológia cievok Bez zabudovaného modulu zvodiča prepätia
Rozsah riadiaceho napätia 0,3...0,6 Uc zmiznutie, odpojenie pri 60 °C, striedavý prúd (AC) 50/60 Hz
0,8...1,1 Uc pracujúci pri 60 °C, striedavý prúd (AC) 50 Hz
0,85... 1,1 Uc pracujúci pri 60 °C, striedavý prúd (AC) 60 Hz
Snap spotreba energie vo VA 70 VA pri 20 °C (cos ? 0,75) 60 Hz
70 VA pri 20 °C (cos ? 0,75) 50 Hz
Spotreba energie vo VA 7,5 VA pri 20 °C (cos ? 0,3) 60 Hz
7 VA pri 20 °C (cos ? 0,3) 50 Hz
Odvod tepla 2...3 W pri 50/60 Hz
Typ pomocných kontaktov Mechanicky pripojený typ (1 NO + 1 NC) podľa IEC 60947-5-1
Typ zrkadlového kontaktu (1 NC) podľa IEC 60947-4-1
Frekvencia signalizačného obvodu 25...400 Hz
Minimálny spínací prúd 5 mA pre signalizačný obvod
Minimálne vypínacie napätie 17V pre signalizačný obvod
Čas bez signálov 1,5 ms počas vypnutia (medzi kontaktmi NC a NO)
1,5 ms počas zapnutia (medzi kontaktmi NC a NO)
Izolačný odpor > 10 M? pre signalizačný obvod

Pracovné prostredie
Úroveň ochrany IP Čelná doska IP2x podľa IEC 60529
Ochranný účinok TH podľa IEC 60068-2-30
Stupeň znečistenia 3
Teplota okolia pre prevádzku zariadenia -5...60 °C
Teplota okolia na skladovanie -60...80 °C
Prípustná teplota okolitého vzduchu v okolí zariadenia -40...70 °C pri Uc
Pracovná výška (v metroch nad morom) 3000 m bez zníženia teploty
Požiarna odolnosť 850 °C podľa IEC 60695-2-1
Ohňovzdorné V1 podľa UL 94
Mechanická odolnosť Vibračný stykač otvorený 2 Gn, 5...300 Hz
Vibračný stykač zatvorený 4 Gn, 5...300 Hz
Otrasový stykač otvorený 10 Gn po dobu 11 ms
Otrasový stykač zatvorený 15 Gn po dobu 11 ms
Výška 85 mm
šírka 45 mm
Hĺbka 92 mm
Hmotnosť produktu 0,365 kg

---
