Popis produktu

XtendLan ZSW04F-1214-36

Stabilizovaný napájecí zdroj pro čtyři spotřebiče, nastavitelné napětí DC 12-14V, každý port max. 1A. Celkový výstupní proud 3A, krátkodobě 3,5A. Skříňka na zeď s instalovaným PCB s hlavním vypínačem a kabelovými průchodkami. Připojení kabelů k interní svorkovnici. Ochrana proti zkratu přístrojovou pojistkou, ochrana proti přepětí. LED signalizace funkčnosti portů. Dvířka jsou vybavena jednoduchým zámkem.

ZÁKLADNÍ SPECIFIKACE

Výstupní napětí: 12V DC, nastavitelné v rozpětí 12-14V DC, regulace trimrem
Výstupní proud: 3 A (3,5 A krátkodobě)
Celkový výstupní výkon: 36W (40 W krátkodobě)
Ochranné prvky: zkrat, přetížení, přepětí
Typ připojení: šroubová svorkovnice

Vstupní obvod:
Vstupní napětí: 100-240V AC, 50-60Hz
Typ připojení: šroubová svorkovnice
Účinnost: min. 85% při maximální zátěži

Mechanické vlastnosti:
Materiál: kovová skříň
Uzemnění šasi: propojení s ochranným vodičem
Rozměry: 163 x 163 x 48 mm
Hmotnost: 800 g
Montáž: zeď

Pohled na vnitřní uspořádání:

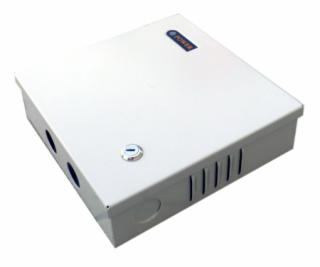

Pohled při zavřených dvířkách:


Pohled zezadu:


Pohled zprava:


Poznamenáváme, že zvláště při realizaci analogových kamerových systémů je vhodné provést uzemnění všech stínění a neživých vodivých částí na společný potenciál, kterým je v drtivé většině případů ochraný vodič. Doporučujeme provést propojení záporného pólu stejnosměrného napájení s ochraným vodičem elektrických rozvodů a stejně tak provést uzemnění všech kovových částí, stínění koaxiálních vodičů, držáků kamer atd. Jde o základní opatření proti rozdílům potenciálů, které zhoršují kvalitu obrazu. Jakož i o základní ochranu proti atmosférickému přepětí či nebezpečným dotykovým napětím.

---
